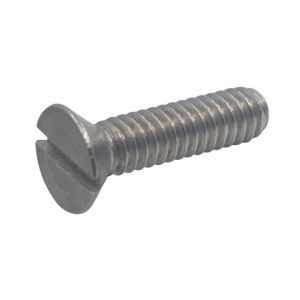

#6-32 X 7/16 Stainless Steel Slotted Flat Head Machine Screw

Name: #6-32 X 7/16 Stainless Steel Slotted Flat Head Machine Screw
Price: 0.0801 USD
Availability: InStock

$0.0801/EA

Qty

1000 EA In Stock

Dimensional SpecificationsType 2A Threads for Machine Screws

Nominal Screw Size	Nominal Screw Length (L) Tolerance
	Up to 1/2 in., incl.	Over 1/2 to 1 in., incl.	Over 1 to 2 in., incl.	Over 2 in.
0 thru 12	-0.02	-0.03	-0.06	-0.09
1/4 thru 3/4	-0.03	-0.03	-0.06	-0.09

ASME B18.6.3-2013
Nominal Size	A		H		J		T		M	R	N	F		G	Phillips Drive Size
	Head Dimensions				Slot Dimensions				Phillips Dimensions			Protrusion Above Gaging Diameter		Gaging Diameter
	Head Dimensions				Slot Dimensions				Phillips Dimensions
	Diameter		Height		Width		Depth		Diam.	Depth	Width
	Max	Min	Max	Min	Max	Min	Max	Min	Diam.	Depth	Width	Max	Min
#0	0.112	0.096	0.035	0.026	0.023	0.016	0.015	0.010	0.062	0.035	0.014	0.026	0.016	0.078	0
#1	0.137	0.120	0.043	0.033	0.026	0.019	0.019	0.012	0.070	0.043	0.015	0.028	0.016	0.101	0
#2	0.162	0.144	0.051	0.040	0.031	0.023	0.023	0.015	0.096	0.055	0.017	0.029	0.017	0.124	1
#3	0.187	0.167	0.059	0.047	0.035	0.027	0.027	0.017	0.100	0.060	0.018	0.031	0.018	0.148	1
#4	0.212	0.191	0.067	0.055	0.039	0.031	0.030	0.020	0.122	0.081	0.018	0.032	0.019	0.172	1
#5	0.237	0.215	0.075	0.062	0.043	0.035	0.034	0.022	0.148	0.074	0.027	0.034	0.020	0.196	2
#6	0.262	0.238	0.083	0.069	0.048	0.039	0.038	0.024	0.168	0.094	0.029	0.036	0.021	0.220	2
#8	0.312	0.285	0.100	0.084	0.054	0.045	0.045	0.029	0.182	0.110	0.030	0.039	0.023	0.267	2
#10	0.362	0.333	0.116	0.098	0.060	0.050	0.053	0.034	0.198	0.124	0.032	0.042	0.025	0.313	2
#12	0.412	0.380	0.132	0.112	0.067	0.056	0.060	0.039	0.262	0.144	0.035	0.045	0.027	0.362	3
1/4	0.477	0.442	0.153	0.131	0.075	0.064	0.070	0.046	0.276	0.160	0.036	0.050	0.029	0.424	3
5/16	0.597	0.556	0.191	0.165	0.084	0.072	0.088	0.058	0.358	0.205	0.061	0.057	0.034	0.539	4
3/8	0.717	0.670	0.230	0.200	0.094	0.081	0.106	0.070	0.386	0.234	0.065	0.065	0.039	0.653	4
1/2	0.815	0.765	0.223	0.186	0.106	0.091	0.103	0.065	0.418	0.265	0.069	0.081	0.049	0.739	4

Diameter	#6
Length	7/16
Thread Length	7/16
Grades	18-8 Stainless Steel,304 Stainless Steel
Material	Stainless Steel
Finish	None
Origin	Unrestricted Origin
Weight	0.001835,
