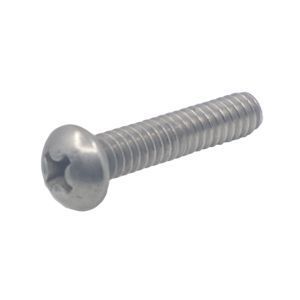

#12-24 X 2 Stainless Steel Phillips Round Head Machine Screw

Selected Stainless Steel Phillips Round Head Machine ScrewSS Phillips Round Head Machine Screw
Stainless Steel Phillips Round Head Machine ScrewSS Phillips Round Head Machine Screw

Product Specification

Diameter
#12
Drive Type
Phillips
Drive Size
Phillips #3
Length
2
Thread Length
2
Point Type
Blunt
Grade
18-8 Stainless Steel, 304 Stainless Steel
Material
Stainless Steel
Finish
None
Country of Origin
Unrestricted Origin
Weight
0.017713

Dimensional Specifications

Type 2A Threads for Machine Screws dimensions
ASME   B1.1 (2008)
Nominal
Size		 Threads
per Inch		 Allowance Major
Diameter		 Pitch Diameter Stress
Area in2
Max Min Max Min Tolerance
#0 80 0.0005 0.0595 0.0563 0.0514 0.0496 0.001762 0.00180
#1 64 0.0006 0.0724 0.0686 0.0623 0.0603 0.001970 0.00263
#1 72 0.0006 0.0724 0.0689 0.0634 0.0615 0.001899 0.00278
#2 56 0.0006 0.0854 0.0813 0.0738 0.0717 0.002127 0.00370
#2 64 0.0006 0.0854 0.0816 0.0753 0.0733 0.002040 0.00394
#3 48 0.0007 0.0983 0.0938 0.0848 0.0825 0.002302 0.00487
#3 56 0.0007 0.0983 0.0942 0.0867 0.0845 0.002191 0.00523
#4 40 0.0008 0.1112 0.1061 0.0950 0.0925 0.002507 0.00604
#4 48 0.0007 0.1113 0.1068 0.0978 0.0954 0.002361 0.00661
#5 40 0.0008 0.1242 0.1191 0.1080 0.1054 0.002562 0.00796
#5 44 0.0007 0.1243 0.1195 0.1095 0.1070 0.002484 0.00830
#6 32 0.0008 0.1372 0.1312 0.1169 0.1141 0.002820 0.00909
#6 40 0.0008 0.1372 0.1321 0.1210 0.1184 0.002614 0.01015
#8 32 0.0009 0.1631 0.1571 0.1428 0.1399 0.002916 0.01400
#8 36 0.0008 0.1632 0.1577 0.1452 0.1424 0.002804 0.01474
#10 24 0.0010 0.1890 0.1818 0.1619 0.1586 0.003319 0.01750
#10 32 0.0009 0.1891 0.1831 0.1688 0.1658 0.003004 0.02000
#12 24 0.0010 0.2150 0.2078 0.1879 0.1845 0.003400 0.02420
#12 28 0.0010 0.2150 0.2085 0.1918 0.1886 0.003224 0.02580
1/4 20 0.0011 0.2489 0.2408 0.2164 0.2127 0.003731 0.03180
1/4 28 0.0010 0.2490 0.2425 0.2258 0.2225 0.003322 0.03640
5/16 18 0.0012 0.3113 0.3026 0.2752 0.2712 0.004041 0.05240
5/16 24 0.0011 0.3114 0.3042 0.2843 0.2806 0.003660 0.05800
3/8 16 0.0013 0.3737 0.3643 0.3331 0.3287 0.004363 0.07750
3/8 24 0.0011 0.3739 0.3667 0.3468 0.3430 0.003804 0.08780
1/2 13 0.0015 0.4985 0.4876 0.4485 0.4435 0.004965 0.14190
1/2 20 0.0013 0.4987 0.4906 0.4662 0.4619 0.004288 0.15990
Nominal
Screw Size		 Nominal Screw Length (L) Tolerance
Up to 1/2 in., incl. Over 1/2 to 1 in., incl. Over 1 to 2 in., incl. Over 2 in.
0 thru 12 -0.02 -0.03 -0.06 -0.09
1/4 thru 3/4 -0.03 -0.03 -0.06 -0.09
  1. All dimensions are in inches.
Phillips Round Head for Machine Screws
ASME B18.6.3-2013
Nominal
Size		 A H J T M G N Phillips
Drive
Size
Head Dimensions Slot Dimensions Phillips Dimensions
Diameter Height Width Depth Diameter Depth Width
Max Min Max Min Max Min Max Min Max Min Max Min
#2 0.162 0.146 0.069 0.059 0.031 0.023 0.048 0.037 0.100 0.087 0.053 0.017 1
#3 0.187 0.169 0.078 0.067 0.035 0.027 0.053 0.040 0.109 0.096 0.062 0.018 1
#4 0.211 0.193 0.086 0.075 0.039 0.031 0.058 0.044 0.118 0.105 0.072 0.019 1
#5 0.236 0.217 0.095 0.083 0.043 0.035 0.063 0.047 0.154 0.141 0.074 0.027 2
#6 0.260 0.240 0.103 0.091 0.048 0.039 0.068 0.051 0.162 0.149 0.084 0.027 2
#8 0.309 0.287 0.120 0.107 0.054 0.045 0.077 0.058 0.178 0.165 0.101 0.030 2
#10 0.359 0.334 0.137 0.123 0.060 0.050 0.087 0.065 0.195 0.182 0.119 0.031 2
#12 0.408 0.382 0.153 0.139 0.067 0.056 0.096 0.073 0.249 0.236 0.125 0.032 3
1/4 0.472 0.443 0.175 0.160 0.075 0.064 0.109 0.082 0.268 0.255 0.147 0.034 3
5/16 0.590 0.557 0.216 0.198 0.084 0.072 0.132 0.099 0.308 0.295 0.187 0.040 3
3/8 0.708 0.670 0.256 0.237 0.094 0.081 0.155 0.117 0.387 0.374 0.228 0.064 4
1/2 0.813 0.766 0.355 0.332 0.106 0.091 0.211 0.159 0.416 0.403 0.256 0.068 4
  1. All dimensions are in inches.
