1/2-13 X 2 Stainless Steel Phillips Flat Head Machine Screw

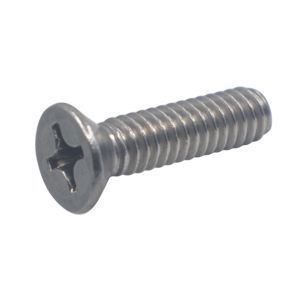

Selected SS PHILLIPS FLAT HEAD MACHINE SCREWSS Phillips Flat Head Machine Screw
SS PHILLIPS FLAT HEAD MACHINE SCREWSS Phillips Flat Head Machine Screw

Product Specification

Diameter
1/2
Length
2
Thread Length
2
Grade
304 Stainless Steel, 18-8 Stainless Steel
Material
Stainless Steel
Finish
None
Country of Origin
Unrestricted Origin
Weight
0.100706

Dimensional Specifications

Type 2A Threads for Machine Screws dimensions
ASME   B1.1 (2008)
Nominal
Size		 Threads
per Inch		 Allowance Major
Diameter		 Pitch Diameter Stress
Area in2
Max Min Max Min Tolerance
#0 80 0.0005 0.0595 0.0563 0.0514 0.0496 0.001762 0.00180
#1 64 0.0006 0.0724 0.0686 0.0623 0.0603 0.001970 0.00263
#1 72 0.0006 0.0724 0.0689 0.0634 0.0615 0.001899 0.00278
#2 56 0.0006 0.0854 0.0813 0.0738 0.0717 0.002127 0.00370
#2 64 0.0006 0.0854 0.0816 0.0753 0.0733 0.002040 0.00394
#3 48 0.0007 0.0983 0.0938 0.0848 0.0825 0.002302 0.00487
#3 56 0.0007 0.0983 0.0942 0.0867 0.0845 0.002191 0.00523
#4 40 0.0008 0.1112 0.1061 0.0950 0.0925 0.002507 0.00604
#4 48 0.0007 0.1113 0.1068 0.0978 0.0954 0.002361 0.00661
#5 40 0.0008 0.1242 0.1191 0.1080 0.1054 0.002562 0.00796
#5 44 0.0007 0.1243 0.1195 0.1095 0.1070 0.002484 0.00830
#6 32 0.0008 0.1372 0.1312 0.1169 0.1141 0.002820 0.00909
#6 40 0.0008 0.1372 0.1321 0.1210 0.1184 0.002614 0.01015
#8 32 0.0009 0.1631 0.1571 0.1428 0.1399 0.002916 0.01400
#8 36 0.0008 0.1632 0.1577 0.1452 0.1424 0.002804 0.01474
#10 24 0.0010 0.1890 0.1818 0.1619 0.1586 0.003319 0.01750
#10 32 0.0009 0.1891 0.1831 0.1688 0.1658 0.003004 0.02000
#12 24 0.0010 0.2150 0.2078 0.1879 0.1845 0.003400 0.02420
#12 28 0.0010 0.2150 0.2085 0.1918 0.1886 0.003224 0.02580
1/4 20 0.0011 0.2489 0.2408 0.2164 0.2127 0.003731 0.03180
1/4 28 0.0010 0.2490 0.2425 0.2258 0.2225 0.003322 0.03640
5/16 18 0.0012 0.3113 0.3026 0.2752 0.2712 0.004041 0.05240
5/16 24 0.0011 0.3114 0.3042 0.2843 0.2806 0.003660 0.05800
3/8 16 0.0013 0.3737 0.3643 0.3331 0.3287 0.004363 0.07750
3/8 24 0.0011 0.3739 0.3667 0.3468 0.3430 0.003804 0.08780
1/2 13 0.0015 0.4985 0.4876 0.4485 0.4435 0.004965 0.14190
1/2 20 0.0013 0.4987 0.4906 0.4662 0.4619 0.004288 0.15990
Nominal
Screw Size		 Nominal Screw Length (L) Tolerance
Up to 1/2 in., incl. Over 1/2 to 1 in., incl. Over 1 to 2 in., incl. Over 2 in.
0 thru 12 -0.02 -0.03 -0.06 -0.09
1/4 thru 3/4 -0.03 -0.03 -0.06 -0.09
  1. All dimensions are in inches.
Slotted Flat Head for Machine Screws dimensionsSlotted Flat Head for Machine Screws dimensions
ASME B18.6.3-2013
Nominal
Size		 A H J T M R N F G Phillips
Drive
Size
Head Dimensions Slot Dimensions Phillips Dimensions Protrusion
Above
Gaging
Diameter		 Gaging
Diameter
Diameter Height Width Depth Diam. Depth Width
Max Min Max Min Max Min Max Min Max Min
#0 0.112 0.096 0.035 0.026 0.023 0.016 0.015 0.010 0.062 0.035 0.014 0.026 0.016 0.078 0
#1 0.137 0.120 0.043 0.033 0.026 0.019 0.019 0.012 0.070 0.043 0.015 0.028 0.016 0.101 0
#2 0.162 0.144 0.051 0.040 0.031 0.023 0.023 0.015 0.096 0.055 0.017 0.029 0.017 0.124 1
#3 0.187 0.167 0.059 0.047 0.035 0.027 0.027 0.017 0.100 0.060 0.018 0.031 0.018 0.148 1
#4 0.212 0.191 0.067 0.055 0.039 0.031 0.030 0.020 0.122 0.081 0.018 0.032 0.019 0.172 1
#5 0.237 0.215 0.075 0.062 0.043 0.035 0.034 0.022 0.148 0.074 0.027 0.034 0.020 0.196 2
#6 0.262 0.238 0.083 0.069 0.048 0.039 0.038 0.024 0.168 0.094 0.029 0.036 0.021 0.220 2
#8 0.312 0.285 0.100 0.084 0.054 0.045 0.045 0.029 0.182 0.110 0.030 0.039 0.023 0.267 2
#10 0.362 0.333 0.116 0.098 0.060 0.050 0.053 0.034 0.198 0.124 0.032 0.042 0.025 0.313 2
#12 0.412 0.380 0.132 0.112 0.067 0.056 0.060 0.039 0.262 0.144 0.035 0.045 0.027 0.362 3
1/4 0.477 0.442 0.153 0.131 0.075 0.064 0.070 0.046 0.276 0.160 0.036 0.050 0.029 0.424 3
5/16 0.597 0.556 0.191 0.165 0.084 0.072 0.088 0.058 0.358 0.205 0.061 0.057 0.034 0.539 4
3/8 0.717 0.670 0.230 0.200 0.094 0.081 0.106 0.070 0.386 0.234 0.065 0.065 0.039 0.653 4
1/2 0.815 0.765 0.223 0.186 0.106 0.091 0.103 0.065 0.418 0.265 0.069 0.081 0.049 0.739 4
  1. All dimensions are in inches.
